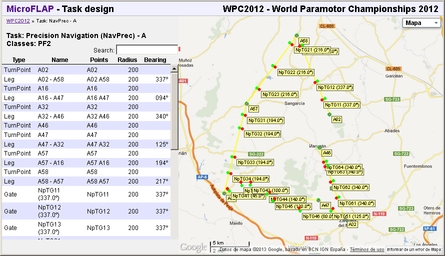

Diseño de prueba¶
- Tipo (punto de giro, puerta de paso, tramo...)
- Nombre
- La lista de puntos relacionados con el control
- Radio de influencia del control
- Rumbo cuando este dato tiene sentido en la definición del control (puerta de paso, tramo)
- Acercar / Alejar la imagen con la rueda del ratón.
- Presionar el botón izquierdo del ratón y arrastrar para desplazar el mapa.
- Se puede cambiar el fondo del mapa a satélite o fondo vacío, usando el desplegable correspondiente.
Seleccionando cualquier fila de la tabla el mapa se centrará en el punto geográfico donde está el control correspondiente a esa fila.
Para volver a páginas anteriores:- Selecciona el nombre del campeonato del árbol de navegación para volver al resumen de campeonato.
- Selecciona el enlace MicroFLAP para volver a página principal (la lista de campeonatos).
Representación de cada tipo de control¶
 |
 |
 |
| Punto de giro | Puerta de paso | Tramo |
|---|---|---|
| Es un punto rodeado por una circunferencia y con su nombre en una etiqueta. El ejemplo muestra el punto de giro 37, que está situado sobre un puente. |
Es una línea que une ambos extremos. El punto del extremo izquierdo es de color rojo y el derecho es verde, siguiendo el código de navegación. Una etiqueta muestra el nombre de la puerta y el rumbo. El ejemplo muestra una puerta situada sobre un cruce de carreteras que debe ser cruzado en dirección NW. |
Una línea amarilla desde el punto de giro inicial al final. Los límites se representan con dos líneas paralelas, la izquierda roja y la derecha verde. Esta línea es solo una aproximación a la ruta que debe ser volada, ya que no tiene por qué coincidir al 100% con la ruta entre ambos puntos trazada sobre el mapa que utilizan los pilotos. En el ejemplo podemos ver un tramo que va del punto de giro 57 al punto de giro 54. También están representadas algunas puertas de paso sobre el tramo. |
Añadir o modificar controles en una prueba¶
Si se tienen los permisos necesarios, se pueden añadir o modificar controles en una prueba siguiendo las instrucciones. Cualquier cambio en una prueba que ya tiene tracks cargados implica que se borren los resultados del análisis, por lo que el programa debe realizar otro análisis de todos los tracks de esa prueba. Como el análisis de los tracks requiere muchos recursos del ordenador, el programa no lo hace automáticamente después de cada cambio. Se debe volver a la página Resumen de campeonato para iniciar el análisis manualmente, una vez todos los cambios de la prueba hayan sido realizados.
Todas las coordenadas geográficas se refieren siempre al sistema de referencia WGS84.
Añadir un punto de giro:¶
Se abre un diálogo con los siguientes campos a rellenar:
| Name | Un nombre corto que se mostrará en el entorno gráfico junto al punto de giro, sobre el mapa. |
| Radius (m) | El radio que se asigna al punto de giro, en metros. |
| Latitude | La latitud del punto, en formato libre: -41.5, 41º 30' S, 41º 30' 0' S,... |
| Longitude | La longitud del punto, en formato libre: -3.5, 3º 30' W, 3º 30' 0' W,... |
| Description | Una descripción del punto que ayude a los pilotos a encontrarlo tanto en el mapa como luego en el suelo durante el vuelo. |
Añadir puerta de paso:¶
Se abre un diálogo con los siguientes campos a rellenar:
| Name | Un nombre corto que se mostrará en el entorno gráfico junto a la puerta de paso, sobre el mapa. |
| Radius (m) | El radio que se asigna a la puerta, en metros. El ancho total de la puerta de paso es el doble del radio. |
| Bearing (º) | El rumbo con el que se supone que se debe de cruzar la puerta de paso. |
| Latitude | La latitud del punto, en formato libre: -41.5, 41º 30' S, 41º 30' 0' S,... |
| Longitude | La longitud del punto, en formato libre: -3.5, 3º 30' W, 3º 30' 0' W,... |
| Description | Una descripción de la puerta que ayude a encontrar la puerta tanto en el mapa como luego en el suelo durante el vuelo. |
Añadir un tramo¶
Se abre un diálogo con los siguientes campos a rellenar:
| Name | Un nombre corto opcional que se mostrará en el entorno gráfico junto al tramo, sobre el mapa. Si se omite este dato, se generará automáticamente un nombre |
| Radius (m) | El radio asignado al tramo en metros. El ancho total del tramo es dos veces el radio. |
| From | El punto de giro de inicio del tramo. |
| To | El punto de giro donde termina el tramo. |
Opciones sobre un control seleccionado¶
- Find selected control: La imagen del mapa se centra en el lugar donde está el control. Es equivalente a seleccionar la fila de ese control en la tabla.
- Edit selected control: El control puede ser editado usando el correspondiente cuadro de diálogo. Los valores actuales se visualizan en el cuadro de diálogo y todos pueden ser modificados, excepto el nombre.
Esto también se puede hacer con doble click en la fila de ese control en la tabla. - Delete selected control: El control puede ser borrado; se pedirá confirmación con un cuadro de diálogo. Si se confirma, el control seleccionado se borrará de la prueba.
Borrar una prueba.¶
Si la prueba actual no está asignada a ninguna categoría, la opción "Delete this task" está habilitada. Seleccionando la opción se pedirá confirmación con un cuadro de diálogo. Si se confirma, la prueba se borrará del campeonato.
